lasisuodatinreaktori

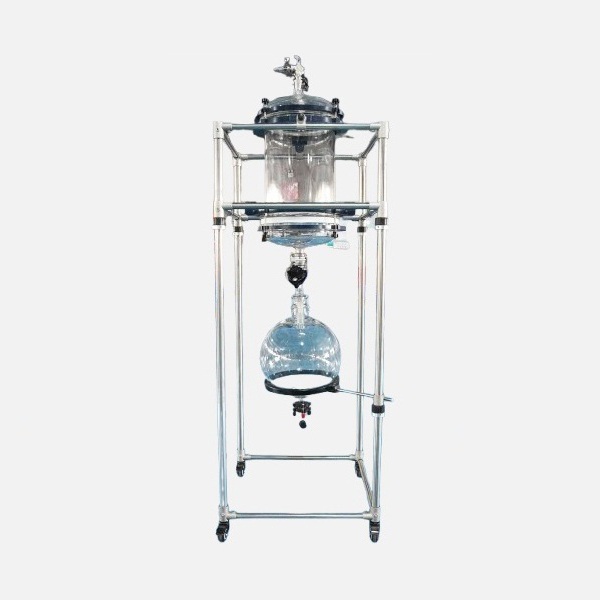

lasisuodatinreaktori lukittavilla pyörillä pilottimittakaavassa

Lasisuodatinreaktorin runko on valmistettu erittäin läpinäkyvästä borosilikaattilasista, ja siinä on vaihdettava suodatusjärjestelmä, joka mahdollistaa nopean suodatuksen ja erottelun reaktion jälkeen. Se soveltuu prosessin laajentamiseen ja optimointiin pilottimittakaavassa.

Kuvaus

Lasisuodatinreaktori

Lasisuodatinreaktori on monipuolinen ratkaisu kemian-, lääke-, materiaali- ja biotekniikan aloille. Se on valmistettu korkealaatuisesta borosilikaattilasista ja ruostumattomasta teräksestä, ja se mahdollistaa turvalliset, tehokkaat ja reaaliaikaisesti visualisoidut reaktiot ja suodatukset.

Tärkeimmät ominaisuudet

  1. Laadukas materiaali:Reaktorin runko on valmistettu 3,3-korkeaborosilikaattilasista, joka tarjoaa erinomaisen lämmön- ja kemikaalinkestävyyden. SUS304-ruostumattomasta teräksestä valmistettu kiinnike takaa vakauden ja kestävyyden orgaanisten/epäorgaanisten aineiden suhteen.
  2. Erilaisia suodatinlevyjä:Varustettu PTFE-hiekkasydänsuodatinlevyllä (20–30 μm), ja saatavilla on myös muita spesifikaatioita ja materiaaleja erilaisiin erottelutarpeisiin.
  3. Visuaalinen käyttö:Läpinäkyvä kattilan runko mahdollistaa sekoituksen, reaktion ja suodatuksen reaaliaikaisen havainnoinnin, mikä parantaa hallittavuutta ja turvallisuutta.
  4. Kätevä huolto:Modulaarinen suodatinlevyrakenne mahdollistaa nopean purkamisen, puhdistamisen ja vaihdon usein toistuvissa kokeissa.
  5. Joustava liikkuminen:Jarrulliset yleispyörät helpottavat laitteen siirtämistä ja varmistavat sen turvallisen sijoittamisen käytön aikana.

Toimintaperiaate

  1. Nestemäisen vaiheen tai kiinteän aineen ja nesteen reaktion jälkeen suodatus tapahtuu painovoiman avulla kattilan pohjassa olevan vaihdettavan suodatinlevyn läpi.
  2. Tyhjennysventtiili ja alipaine mahdollistavat nesteen nopean kulun suodatinlevyn läpi, kun taas kiinteät aineet jäävät suodattimeen tehokkaan kiinteän aineen ja nesteen erottelun varmistamiseksi.
  3. PTFE-hiekkaydin suodatinlevy tarjoaa kemiallisen kestävyyden ja uudelleenkäytettävyyden erilaisille syövyttäville aineille.

Sovellusalueet

  1. Hienokemikaaliteollisuus:Katalyyttiset reaktiot, kiteiden muodostuminen, emäliuoksen erottelu.
  2. Lääketeollisuus:Pienimuotoinen tai pilottitason lääkesynteesi, epäpuhtauksien erottelu.
  3. Uusien materiaalien kehitys:Nanomateriaalien, MOF-yhdisteiden ja polymeerien valmistus ja puhdistus.
  4. Ympäristötekniikka ja -tutkimus:Vesinäytteiden käsittely, epäpuhtauksien sedimentaatio ja erottelu.
  5. Luonnontuotteiden uuttaminen:Kasviuutteiden suodatus, kiinteiden jäännösten erottelu.
Tekniset parametrit
lasisuodatinreaktori lukittavilla pyörillä pilottikokoluokalle
Malli TGL-20 TGL-30 TGL-50
Suodatussäiliö Kapasiteetti 20 30 50
Ulkosäiliön halkaisija halkaisija 300 mm halkaisija 365 mm
Vastaanottopullon tilavuus 10 20 30
Lasimateriaali Korkeaborosilikaatti 3.3
Pääkehyksen ja liitososien materiaali SUS304
Lasikärryn kestämä lämpötila-alue -80 °C – 200 °C
Säiliön ulkopuolella ja sisällä siedettävä lämpötilaero ≤80 °C
Käyttöpaine -0,1 MPa – 0,0 MPa
Reaktorin kannen aukot Nesteen täyttöaukko 40# laippa
Tyhjiöportti 24, 29 standardi maadoitus
Poistoaukko 24, 29 vakio maadoitus
Hiekkaydin Materiaali PTFE
Tekniset tiedot Valinnainen
Suodatinlevyn materiaali PTFE
Mitat (LxSxK) 650 x 650 x 1300 mm 650 x 650 x 1600 mm 650 x 650 x 1800 mm
