dynaaminen lämpötilan säätöjärjestelmä

dynaaminen lämpötilan säätöjärjestelmä prosessin ohjaukseen

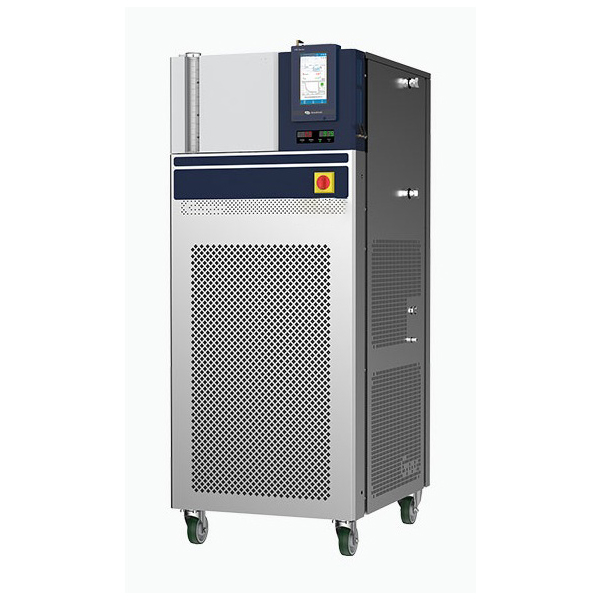

Dynaaminen lämpötilan säätöjärjestelmä on erittäin tarkka nesteen lämpötilan säätölaite, joka yhdistää kompressorijäähdytyksen ja sähkölämmityksen ja joka pystyy toteuttamaan nopean, vakaan ja ohjelmoitavan lämpötilan nousun ja laskun laajalla lämpötila-alueella.

Kuvaus

Dynaaminen lämpötilan säätöjärjestelmä

Dynaaminen lämpötilan säätöjärjestelmä on suunniteltu liittämään reaktoreita, mikroreaktoreita, testiyksiköitä ja muita kuormia. Se on välttämätön korkealaatuisessa prosessikehityksessä, lääkkeiden tuotannossa, uusien materiaalien tutkimuksessa ja muissa edistyneissä sovelluksissa. Täydellisellä lämpötila-alueen jäähdytyksellä, älykkäällä ohjauksella, reaaliaikaisella prosessin seurannalla, ohjelmoidulla käyrän ohjauksella ja elektronisella tiedonhallinnalla tämä järjestelmä tarjoaa kattavat ratkaisut monimutkaisiin lämpötilan säätötarpeisiin.

Ominaisuudet

  1. Erittäin laaja lämpötilan säätöalue:Kattavat -80 °C – +200 °C, täyttäen sekä syväjäähdytys- että korkean lämpötilan prosessivaatimukset.
  2. Erittäin tarkka säätökyky:Lämpötilan vaihtelu alle ± 0,2 °C, sopii korkeille vakauden vaatimuksille.
  3. Koko lämpötila-alueen jäähdytys:Jäähdytys voidaan käynnistää missä tahansa lämpötilapisteessä ilman kylmävyöhykkeen rajoituksia.
  4. Monitilainen jäähdytyksen kytkentä:Valitse prosessin tarpeiden mukaan jatkuva, automaattinen tai kielletty jäähdytystila.
  5. Kaksoisohjausmekanismi:Tukee sekä ”sisäistä lämpötilan säätöä” (nesteen lämpötila) että ”prosessin lämpötilan säätöä” (reaktantin lämpötila ulkoisten anturien kautta).
  6. Tasainen lämpötilatoiminto:Varmistaa lineaarisen ja hallittavan lämpötilan muutoksen, mikä on ihanteellista herkille prosesseille.
  7. Ohjelmoitava lämpötilan säätöjärjestelmä:Luo jopa 10 lämpötilaohjelman ryhmää, joista jokaisessa on 100 segmenttiä, mikä tukee monimutkaista käyrän säätöä.
  8. Tietoturva ja hallinta:Kirjaa kaikki toiminnot ja viat; tukee USB-vientiä/tuontia, sähköisiä allekirjoituksia ja kolmitasoista käyttöoikeuksien hallintaa GMP-ympäristöissä.
  9. Älykäs ihmisen ja koneen rajapinta:7 tuuman teräväpiirtoinen kosketusnäyttö näyttää asetusarvot, todelliset arvot, hälytykset ja järjestelmän tilan reaaliajassa.
  10. Monipisteinen turvallisuussuojaus:Vastaa standardeja GB 4793.6 ja IEC 61010-2-010; sisältää mekaanisen ylikuumenemissuojan laitteiden ja kokeiden turvallisuuden takaamiseksi.

Toimintaperiaate

  1. Lämmönsiirtimen kierto:Siirtää lämmönsiirtäjiä (esim. lämmönsiirtoöljy, vesi-etanoliseos) suljetussa kierrossa lämmönvaihtoon kohdelaitteen (esim. reaktorin vaippa) kanssa.
  2. Jäähdytys:Kompressori puristaa kylmäaineen korkean lämpötilan/korkean paineen kaasuksi, joka tiivistyy, kuristuu ja haihtuu absorboidakseen lämpöä kantajasta jäähdytykseen.
  3. Lämmitys:Sähkölämmitin lämmittää nopeasti lämmönsiirtimen, joka kierrätetään ohjattavaan laitteeseen.
  4. Ohjaus:PID-lämpötilansäädin säätää lämmitys- ja jäähdytystehoa dynaamisesti käyttäjän asetusten perusteella tarkkaan lämpötilan hallintaan.
  5. Sisäinen säätötila:Käyttää ulostulonesteen lämpötilaa säätötavoitteena.
  6. Prosessin ohjausmoodi:Käyttää reaktorin sisällä olevaa Pt100-anturia lämpötilan säätämiseen reagoivan aineen lämpötilan palautteen perusteella.

Tyypillisiä sovellusalueita

  1. Hienokemikaalit ja orgaaninen synteesi:Nopeisiin, tarkkoihin lämpötilan muutoksiin ja reaktion ohjaukseen (esim. Grignardin reaktio, nitraus, matalan lämpötilan kytkentä).
  2. Lääkealan prosessinohjaus:GMP- ja FDA-vaatimusten mukainen tuotanto, mukaan lukien API-synteesi, kiteytys ja lämpötilasäädelty titraus.
  3. Uusien energiamateriaalien kehittäminen:Käytetään elektrolyyttien suorituskyvyn testauksessa, ytimen lämpövasteen analysoinnissa ja suprajohdemateriaalien tutkimuksessa.
  4. Reaktiokinetiikka ja lämpöanalyysi:Tukee materiaalien lämpövasteen ja reaktio-lämpöprosessien tutkimusta.
  5. Kemiallisen vahvistuksen tutkimus:Pilottijärjestelmien ja jatkuvien reaktiojärjestelmien prosessien lämpöhallinnan simulointiin ja verifiointiin.
Tekniset parametrit
dynaaminen lämpötilan säätöjärjestelmä prosessin ohjausta varten
Malli DTC10-6W DTC10-6 DTC20-6W DTC20-6
Lämpötila-alue -80 °C – +200 °C -50 °C – +200 °C
Lämpötilan vakaus ±0,5 °C
Näyttö 7 tuuman kosketusnäyttö
Lämpötilan näytön tarkkuus 0,01 °C, 0,1 °C, 1 °C
Sisäinen lämpötila-anturi pt100
Prosessin lämpötila-anturi pt100 4-johtiminen, valinnainen
Tietoliikenneliitäntä USB, RS485, RS232, RJ45
Lämmittimen nimellisteho 6 kW 7,5 kW
Jäähdytysteho 3 kW 200 °C:ssa 50 °C ja 0 °C, 2,8 kW -20 °C:ssa, 2,6 kW -40 °C:ssa, 1,35 kW -60 °C:ssa, 0,21 kW -80 °C:ssa 5 kW 200 °C:ssa ja 50 °C:ssa, 3,7 kW 0 °C:ssa, 3,1 kW -20 °C:ssa, 1,2 kW -40 °C:ssa, 0,3 kW -50 °C:ssa
Jäähdytysmenetelmä vesijäähdytys ilmajäähdytys vesijäähdytys ilmajäähdytys
kylmäaineet R404A, R23 R404A
Kiertovesipumpun tyyppi magneettinen käyttö
Kiertovesipumppu Virtausnopeus 30 l minuutissa 45 l minuutissa
Kiertovesipumppu Paine 2 bar 1,4 bar
Kierrätysliitännän koko G3/4
Lämmönsiirtoaineen suurin viskositeetti 30 cp
Jäähdytysveden liitäntäputken koko Rc1/2 Rc1/2
Jäähdytysveden virtaus 15 l minuutissa 15 l minuutissa
Lämmönsiirtoväliaineen täyttötilavuus 6 l
Lämmönsiirtoväliaineen paisuntasäiliön tilavuus 8
suojausluokka IP20
saastumistaso 2
Ympäristön lämpötila 5 °C – 35 °C
Virtalähde 380 VAC, 50 Hz, 3-vaiheinen
Ulkoiset mitat 685 (leveys) x 860 (syvyys) x 1626 (korkeus) mm
Paino 260 kg 280 kg 230 kg 250 kg
