kiertoilman lämmitystermostaatti

kierto-lämmitystermostaatti jäähdytystoiminnolla

Kierto-lämmitystermostaatti tarjoaa nopean jäähdytyksen ja tehokkaan lämmityksen, ja se kuljettaa lämpötilan säätöainetta, kuten lämmönjohtavaa öljyä tai jäähdytysnestettä, ulkoisiin laitteisiin suljetun kierron menetelmällä tarkkaan lämpötilan säätöön.

Kuvaus

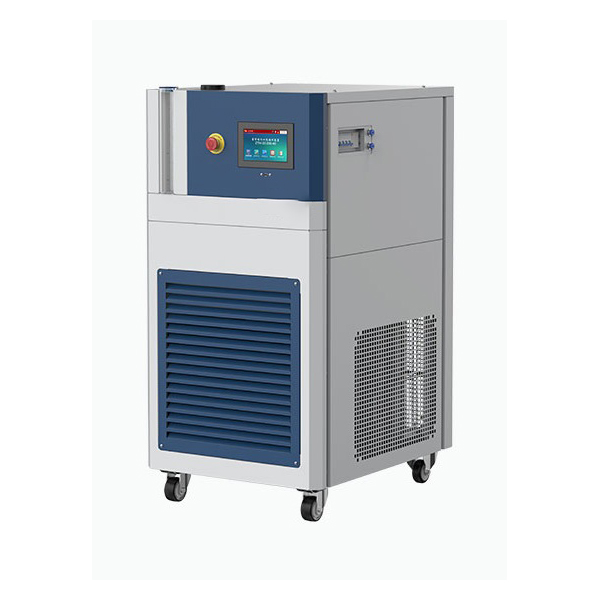

Kierrätyslämmityksen termostaatti

Kierto-lämmitystermostaatti yhdistää jäähdytyksen, lämmityksen, kiertovesipumppuryhmän ja älykkään ohjausmoduulin, ja siinä on vaihtoehtoja ilma- tai vesijäähdytteisille jäähdytysmenetelmille. Se on ihanteellinen korkean tarkkuuden lämpöhallintaan sovelluksissa, kuten reaktiokattilan lämpötilan säätely, uusien materiaalien testaus, sirujen lämpökäsittely ja teollisten prosessien lämpötilan säätely. Vakaa toiminta -40 °C:sta +200 °C:seen, PID-ohjelman lämpötilansäätö, tietojen vienti ja etäviestintätoiminnot vastaavat automatisoidun tuotannon ja tieteellisen tutkimuksen tarpeisiin.

Tärkeimmät ominaisuudet

  1. Laaja lämpötila-alue:Kattavat -40 °C – +200 °C, sopivat matalan lämpötilan geelireaktioihin ja korkean lämpötilan krakkaukseen.
  2. Erittäin integroitu modulaarinen rakenne:Integroi jäähdytys-, lämmitys-, kierto- ja ohjausjärjestelmät yhteen kompaktiin ja tehokkaaseen yksikköön.
  3. Joustava jäähdytystila:Tukee ilma- ja vesijäähdytteisiä lauhduttimia; käyttäjät valitsevat laitteen käyttöpaikan olosuhteiden mukaan.
  4. Teräväpiirtoinen kosketusnäytön ohjaus:7 tuuman todellisten värien kosketusnäyttö, intuitiivinen käyttö, datakäyrän näyttö ja käyttötietojen tallennustoiminto.
  5. Ohjelmoitava lämpötilan säätö:Tukee 120 lämpötilan säätöohjelmaa, joista jokaisessa on 100 lämpötilasegmenttiä, mikä mahdollistaa lineaarisen ja asteittaisen lämpötilan nousun ja laskun.
  6. Automaattiset suojamekanismit:Ylikuumenemissuoja, ylivirtasuoja, ylikuormitussuoja, viivästetty käynnistys, korkeajännitesuoja ja paljon muuta turvallisen käytön takaamiseksi.
  7. Etäviestintä ja integrointi:MODBUS RTU -yhteensopiva RS485-liitäntä, liitettävä ylemmille järjestelmille (DCS, SCADA) keskitettyä ohjausta varten.
  8. Paisuntasäiliön rakenne:Sisäänrakennettu paisuntasäiliö ja nestetason valvonta reagoivat automaattisesti lämmönsiirtoväliaineen tilavuuden muutoksiin ja varmistavat vakaata kiertoa.
  9. Laaja sovellettavuus lämmönsiirtoaineisiin:Tukee vettä, etanolia, silikoniöljyä ja muita nesteitä erilaisiin sovellustarpeisiin.

Järjestelmän toimintaperiaate

  1. Jäähdytysperiaate:Sisäänrakennettu rullavirtakompressori jäähdyttää lämmönsiirtimen nopeasti lauhduttimen, kapillaarisäännöstelyn ja levöhöyrystimen avulla. Levylämmönvaihdin on kompakti ja tehokas. Ilmajäähdytteisessä mallissa käytetään rippilauhdutinta, vesijäähdytteisessä mallissa koaksiaalista lämmönvaihdinta.
  2. Lämmitysperiaate:Erityinen laippatyyppinen sähkölämmitin lämpööljylle tarjoaa suuren tehotiheyden ja nopean vasteen, mikä takaa tasaisen lämpötilan jakautumisen.
  3. Kierrätys- ja paisuntamekanismi:Suojattu pumppu, joka sopii korkeisiin/mataliin lämpötiloihin, tuottaa jatkuvan väliaineen virtauksen. Eristetty 304 ruostumattomasta teräksestä valmistettu putkisto estää lämpöhäviön/korroosion. Laajenemissäiliö absorboi tilavuuden vaihtelut; nestetasomittari varmistaa vakaan toiminnan.
  4. Ohjauslogiikka:PID-algoritmi säätää lämpötilan tuotantoa reaaliajassa, tukee lämpötilakäyrän asetusta, kiinteää arvoa ja ohjelmoitua ohjausta. Ohjelmisto tukee tietojen tallennusta, käyrän näyttöä, USB-vientiä ja etäviestintää.

Sovellusalueet

  1. Kemiallisten ja farmaseuttisten reaktioiden lämpötilan säätö:Tarkka synteesi, kiteiden viljely, lääkeaineiden välituotteiden säätö.
  2. Uusien energiamateriaalien kehittäminen:Akut, suprajohdemateriaalit, hiilinanoputkien lämpösyklitestaus.
  3. Puolijohteiden ja elektronisten komponenttien testaus:Nopea lämpörasitustestaus siruille ja piirilevyille.
  4. Tyhjiöjärjestelmän lämpötilan säätö:Työskentelee tyhjiökuivauksen, kondenssiveden talteenoton ja niihin liittyvien laitteiden parissa.
  5. Ilmailu- ja avaruusteollisuuden simulointitestaus:Komponenttien suorituskyvyn testaus vaihtelevissa lämpötilaolosuhteissa.
  6. Yliopisto- ja tieteelliset tutkimuskokeet:Tarjoaa tarkkaa lämpötilan säätöä tutkimuslaitteistoille ja luotettavia kokeita.
Tekniset parametrit
kiertojäähdytystermostaatti jäähdytystoiminnolla
Malli HC10-4(W) HC10-10(W) HC10-12(W)
Lämpötila-alue -40 °C – +200 °C
Lämpötilan vakaus ±0,5 °C
Kokonaisteho 5,7 kW 11,1 kW 18,6 kW
Jäähdytysteho 200 °C:ssa 3 kW 6 kW 12 kW
Jäähdytysteho 100 °C:ssa 3 kW 6 kW 8,6 kW
Jäähdytysteho 25 °C:ssa 2,4 kW 4,5 kW 5,8 kW
Jäähdytysteho -10 °C:ssa 1,4 kW 4,2 kW 4,5 kW
Jäähdytysteho -20 °C:ssa 1,2 kW 3,2 kW 3,5 kW
Jäähdytysteho -30 °C:ssa 0,85 kW 2 kW 2 kW
Jäähdytysteho -40 °C:ssa 0,25 kW 1,1 kW 1,1 kW
Lämmittimen nimellisteho 3 kW 6 kW 12 kW
Jäähdytystapa ilmajäähdytys tai vesijäähdytys
Kylmäaineet R404A
Kiertopumppu Virtausnopeus 30 l minuutissa 45 l minuutissa
Kiertopumppu Paine 1 bar 1,4 bar
Kierrätysliitännän koko R3/4
Lämmönsiirtoaineen suurin viskositeetti 30 cp
Melutaso 65
tiedonsiirtoliitäntä USB, RS485
suojausluokka IP20
saastumistaso 2
Ympäristön lämpötila 5 °C – 35 °C
Virtalähde 380 VAC, 50 Hz, 3-vaiheinen
Virta 10,5 A 20 33 A
Sähköliitäntämenetelmät kolmivaiheinen nelijohtiminen järjestelmä
Ulkoiset mitat 640 (leveys) x 860 (syvyys) x 1270 (korkeus) mm 750 (leveys) x 1100 (syvyys) x 1420 (korkeus) mm 750Wx1100Dx1420H mm
Paino 205 kg 330 kg 360 kg
